166日本精工株式會社（以下簡稱NSK）成功開發可搭載于電動車驅動系統的小型輕量化深溝球軸承。
為延長電動車的續航里程，市場對搭載于電驅動系統的深溝球軸承在小型輕量化、窄幅化、低摩擦化、高速化等性能方面提出了越來越高的要求。目前，NSK新開發了與其他現有技術相結合的“窄幅組合式樹脂保持架”。不僅可以保證強度、壽命等維持高水平性能，還有助于電動車驅動系統的小型輕量化以及軸承的低摩擦化，同時改善電動車耗電量。預測從投入市場開始到2030年，這款產品將在全球市場達到40億日元的銷售額。
▲ 本開發品
l 新開發的“窄幅組合式樹脂保持架”，與其他現有技術相結合，可大幅實現小型輕量化（相對于現行品，外徑減小約10%，重量降低約51%）
l 基于上述技術，可實現軸承的窄幅化、低摩擦化以及高速化
l 可搭載于eAxle/混動系統等各種驅動系統
開發背景
作為最具代表性的滾動軸承，從產業機械到汽車，深溝球軸承在眾多應用領域得到了廣泛搭載應用，其特點是低摩擦、高速旋轉。其中在電動車領域，深溝球軸承主要搭載于eAxle等驅動系統的回轉軸，發揮支撐回轉軸并保證電機驅動力平穩傳遞給輪胎的作用。

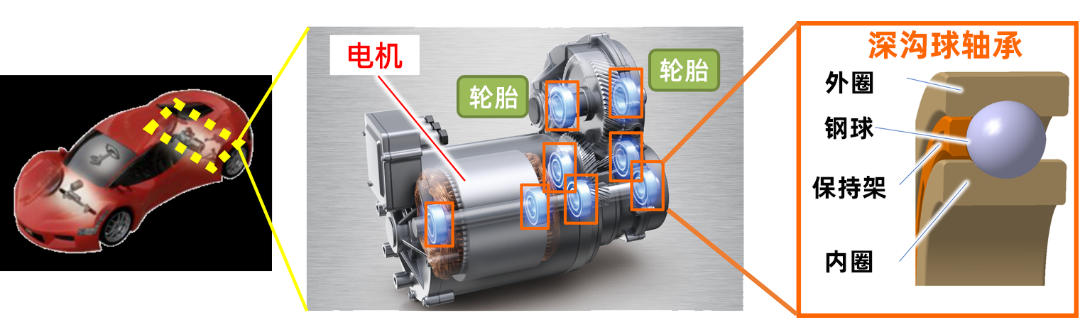

▲左&中：電動車電驅動系統（eAxle）中深溝球軸承的搭載案例，右：深溝球軸承構造
隨著電動汽車的普及，提高續航里程成為零部件開發過程中面臨的關鍵課題，其中，對于驅動系統來說需要兼顧小型輕量化及高效化。因此搭載于電驅動系統的電機需要進行高速化設計*1，相應搭載在電驅動系統的深溝球軸承，也需要具有小型輕量化、窄幅化、低摩擦化、高速化的性能。

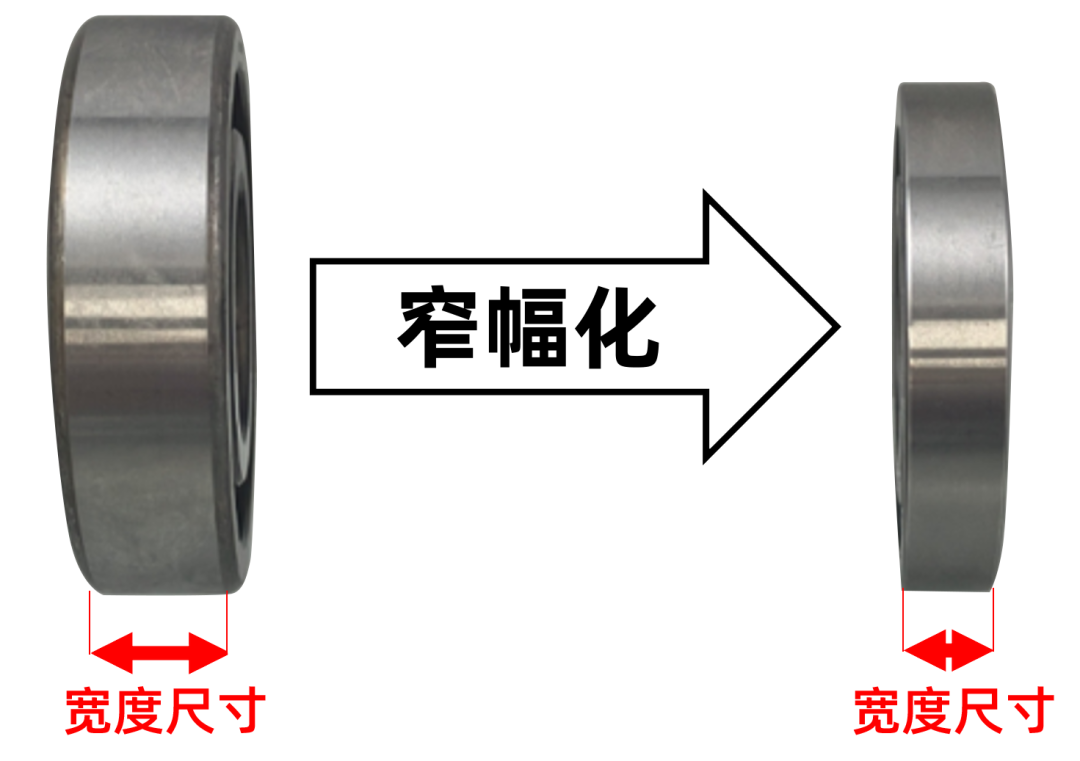

軸承窄幅化是指縮短軸承的寬度尺寸。隨著今后2軸/同軸構造eAxle的市場份額逐漸擴大，預計窄幅軸承的需求也會逐漸提高。
電驅動系統eAxle大致分為3類（平行3軸式eAxle、2軸式eAxle、同軸式eAxle）?，F(xiàn)階段平行3軸式eAxle是市場主流，市場份額約占90%以上。不過2軸式及同軸式eAxle有利于車輛小型化的發展，其市場占有率或?qū)⒅饾u增加，預計到2030年將超過20%*2。2軸式及同軸式eAxle的輸入軸和輸出軸為同軸結構，相對于平行3軸式eAxle，其軸向距離會增加。因此，預計能縮短總成軸向長度的“窄幅化”軸承會有較高需求。

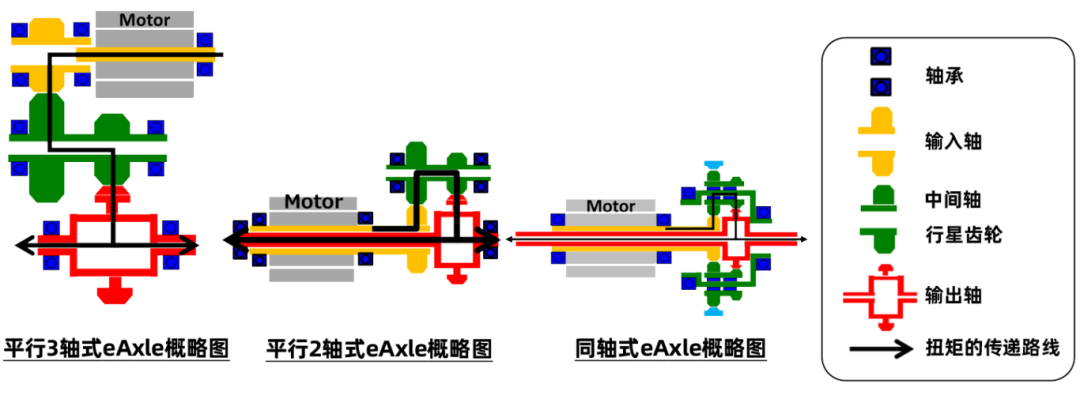

▲ 主流eAxle構造
開發品特征
相比現行品，在強度、壽命等維持高水平性能的同時，還能實現以下4個優勢：
l 小型輕量化｜外徑減小約10%，重量減少約51%
l 窄幅化｜寬度縮短38%
l 低摩擦化｜摩擦力矩降低25%
l 高速化｜實現高速旋轉（DmN*3 214萬以上）現行品：DmN180萬）
開發品技術
?概要
新開發的“窄幅組合式樹脂保持架”（下圖①）與其他既有技術（下圖②～⑤）相結合。NSK通過采用技術①，達到了窄幅化和高速化的效果。通過NSK技術②③，解決了“小型輕量化導致沖擊強度降低”的課題，通過NSK技術④⑤解決了“小型輕量化導致壽命降低“的課題，成功實現了小型輕量化和低摩擦化。

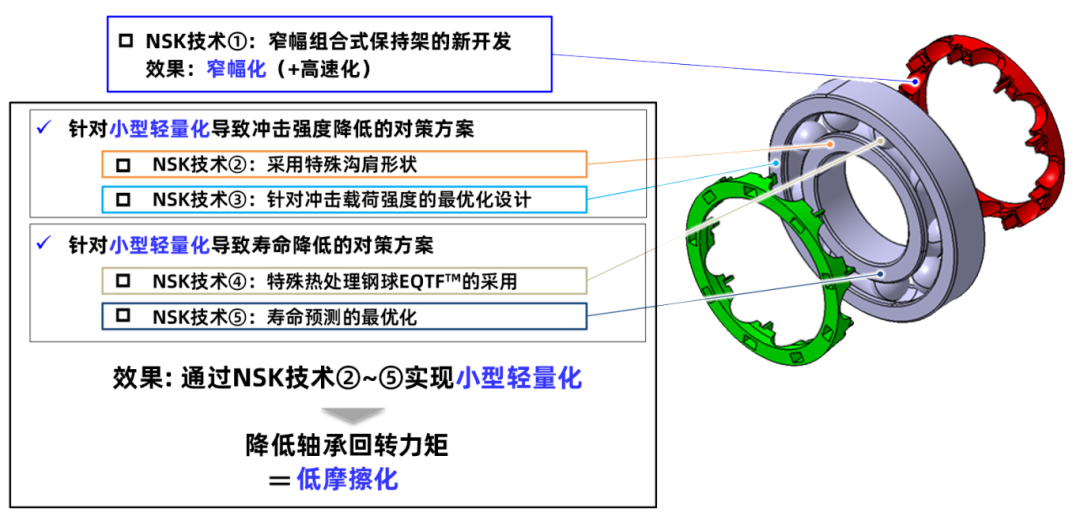

▲ 實現開發品的5項NSK技術
? 技術介紹
NSK技術①“窄幅組合式樹脂保持架”可實現軸承的窄幅化和高速化?，F(xiàn)行保持架采用單一方向組裝的構造，容易變形，為了抑制變形需要增加保持架的寬度。對此，NSK新開發了高剛性保持架，采用從軸承兩側組裝一對組合式的結構，不易變形的同時也可減小保持架的寬度，兼顧軸承的高速化。

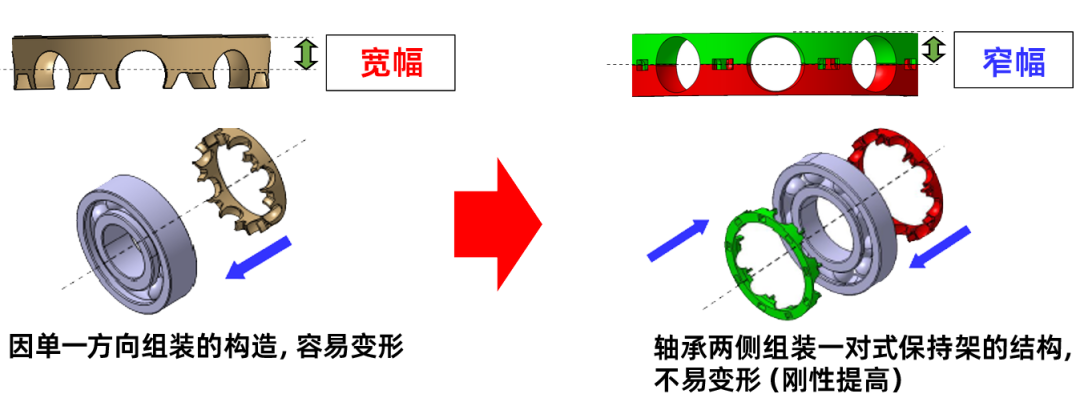

▲ 保持架的外觀和構造（左：現行保持架 右：開發品保持架）
開發品的效果
搭載本產品，可助力電動車驅動系統縮短軸向長度，實現小型輕量化以及軸承的低摩擦化，從而改善電動車能耗*4?？纱钶d于平行3軸式eAxle、2軸式eAxle、同軸式eAxle、混合驅動系統等各種形式的驅動系統。
同軸式eAxle的適用效果
在電機軸上應用本開發品時，軸向長度縮短16mm，重量減輕2.2kg，耗電量降低0.09%
? 通過降低耗電量
1）可以削減電池容量，減少動力電池采購成本960日元*5
2）提升續航里程*6 370m
在電機軸和輸出軸上應用本開發品時，軸向長度縮短32mm，重量減輕4.4kg，耗電量降低0.14%
? 通過降低耗電量
1）可以削減電池容量，減少動力電池采購成本1665日元
2）提升續航里程 590m

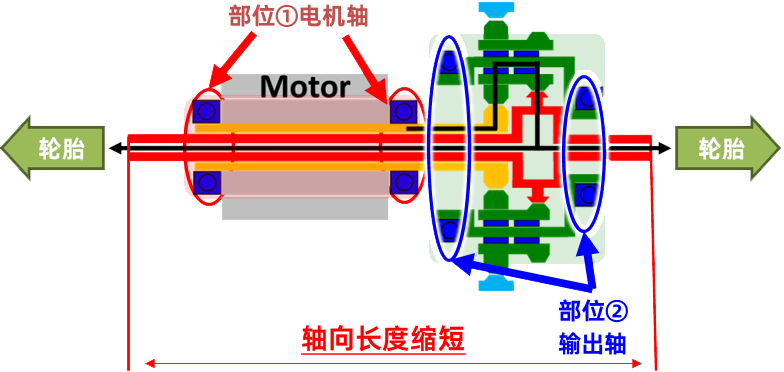

▲ 同軸式eAxle的適用效果
*1 電機的功率等于轉速與力矩（電機回轉的力矩）的乘積，即與電機轉速及電機轉子直徑的平方的乘積成正比。因此，在保證輸出功率不變的情況下，為減小電機轉子的直徑，進一步提升電機轉速勢在必行。
*2 面向D級車以上的eAxle，根據種類的份額推移預測。截至2025年3月的NSK調查結果。
*3 DmN：軸承的高速旋轉性能指標。軸承的節圓徑與回轉速度的乘積。
*4 耗電量：1km行駛所需的電量。相當于汽油車的“油耗”。
*5 假定電池價格為13500[日元/kWh]。
*6 續航里程：1次充電可行駛的距離。
